Standardowa guma HTPB łatwo ulega degradacji pod wpływem wysokiej temperatury i nie ma silnej przyczepności. Chemicy rozwiązują te problemy, badając różne formy pochodne HTPB (polibutadienu zakończonego grupą hydroksylową) . Uwodornienie szkieletu usuwa podwójne wiązania, aby zwiększyć odporność termiczną i przejrzystość. Tymczasem epoksydacja dodaje reaktywne pierścienie oksiranowe, poprawiając przyczepność powierzchni i współreaktywność. Przemysł polega na różnych pochodnych formach HTPB (polibutadienu zakończonego grupą hydroksylową) w wymagających środowiskach.
· Uwodorniony HTPB tworzy stabilne wiązania pojedyncze. Ta modyfikacja blokuje uszkodzenia słoneczne i chroni elektronikę zewnętrzną.
· Epoksydowany HTPB dodaje reaktywne pierścienie tlenowe. Pierścienie te poprawiają siłę klejenia na powierzchniach szklanych, aluminiowych i stalowych.
· Formułatorzy dodają epoksydowany HTPB do kruchych żywic. Elastyczne cząstki gumy amortyzują wstrząsy i zapobiegają pęknięciom materiału.
· Shanghai Dalsze New Material Technology Co., Ltd. dostarcza pełną gamę produktów HTPB . Możemy dostosować HTPB zgodnie ze scenariuszami zastosowań klientów i wymaganiami specyfikacji, w tym HTPB jednofunkcyjny , uwodorniony i epoksydowany.
Inżynierowie chemicy często modyfikują szkielety ciekłego polibutadienu, aby stworzyć specjalistyczne materiały o wysokiej wydajności. Syntetyzują różne formy pochodne HTPB (polibutadienu zakończonego grupą hydroksylową) , aby pokonać standardową wrażliwość na ciepło i słabość chemiczną. Te ukierunkowane modyfikacje chemiczne zmieniają podstawową strukturę polimeru dla wymagających środowisk przemysłowych.
Uwodornienie dodaje gazowy wodór bezpośrednio przez nienasycone wiązania podwójne węgiel-węgiel w łańcuchu polimeru. Katalizatory z metali szlachetnych przyspieszają tę reakcję chemiczną w kontrolowanych ustawieniach temperatury i ciśnienia. Proces chemiczny całkowicie przekształca wrażliwe wiązania podwójne w stabilne wiązania pojedyncze.
Wyeliminowanie tych podwójnych wiązań zapobiega poważnemu utlenianiu termicznemu i degradacji światła słonecznego w czasie. W pełni nasycony szkielet utrzymuje wyjątkową stabilność chemiczną podczas trudnych warunków środowiskowych. Dodatkowo płynna guma zachowuje wysoką elastyczność w ekstremalnie niskich temperaturach pracy.
Epoksydacja wprowadza aktywne atomy tlenu do szkieletu polibutadienu , tworząc reaktywne pierścienie oksiranowe. Przetwórcy chemiczni mieszają organiczne nadkwasy z płynną gumą, aby wywołać tę precyzyjną konwersję. Reakcja ukierunkowana jest na specyficzne wiązania podwójne, zachowując jednocześnie kluczowe końcowe grupy hydroksylowe.
Te dodane pierścienie oksiranowe znacznie zwiększają energię powierzchniową i reaktywność strukturalną. Nowe grupy chemiczne umożliwiają wtórne reakcje utwardzania z konwencjonalnymi żywicami epoksydowymi. W związku z tym twórcy żywic wybierają różne formy pochodne HTPB (polibutadienu zakończonego grupą hydroksylową), aby poprawić przyczepność na trudnych podłożach, takich jak szkło, stal i aluminium.

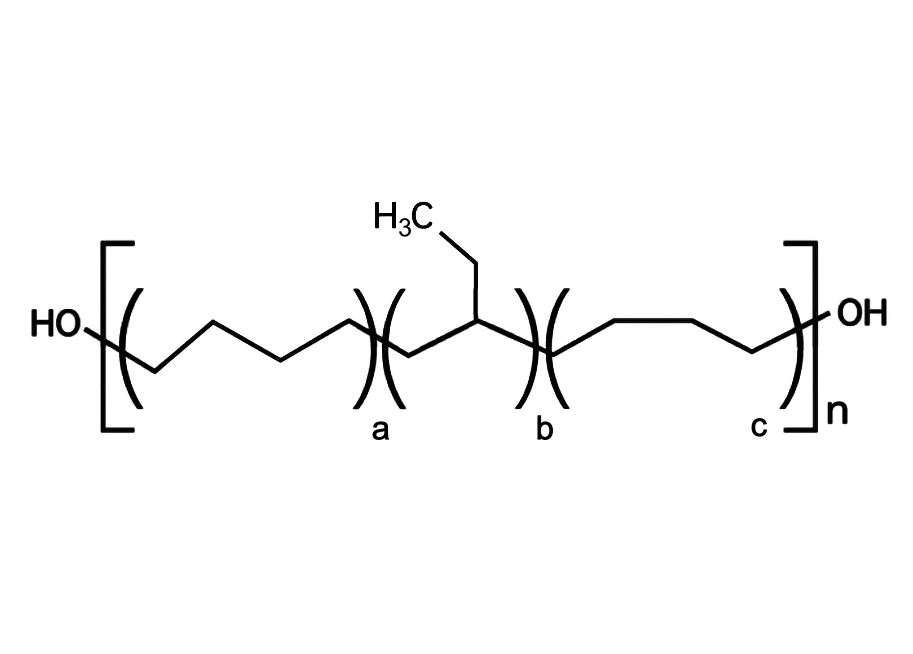

Uwodorniony polibutadien zakończony grupą hydroksylową (H-HTPB) zapewnia unikalne właściwości chemiczne, których nie może dorównać standardowy polibutadien. Wyeliminowanie podwójnych wiązań szkieletowych całkowicie zmienia fizyczne zachowanie polimeru. W związku z tym materiał ten doskonale sprawdza się w ekstremalnych warunkach pracy.
Nienasycone polimery ulegają szybkiej degradacji, gdy światło słoneczne i tlen atakują wrażliwe wiązania podwójne. Uwodornienie przekształca te wiązania podwójne w stabilne wiązania pojedyncze. Ten nasycony szkielet węglowodorowy chroni polimer przed fotoutlenianiem i rozkładem termicznym.
Stabilne wiązania pojedyncze zapobiegają rozerwaniu szkieletu i sieciowaniu podczas długotrwałej ekspozycji na światło ultrafioletowe.
Cząsteczki wody również nie rozrywają hydrofobowego łańcucha polimeru. Powłoki i uszczelniacze przemysłowe wykorzystujące H-HTPB utrzymują integralność strukturalną w warunkach wysokiej wilgotności. Materiał jest odporny na wchłanianie wilgoci, środowisko kwaśne i działanie alkaliów przez dłuższy okres użytkowania.
Standardowe płynne gumy ciemnieją i żółkną pod wpływem ciepła i światła słonecznego. W pełni nasycony szkielet H-HTPB eliminuje chromofory pochłaniające światło. Ta przejrzysta struktura pozwala na pełną transmisję światła widzialnego bez zniekształceń kolorów.
Guma zachowuje również wysoką elastyczność fizyczną w warunkach kriogenicznych. Polimer charakteryzuje się bardzo niską temperaturą zeszklenia, często spadającą poniżej -60 stopni Celsjusza. Niekrystaliczny szkielet zapobiega sztywnieniu i kruchości w środowiskach głęboko zamrożonych.
Producenci wyświetlaczy w dużym stopniu polegają na H-HTPB przy produkcji płynnych, optycznie przezroczystych klejów (LOCA). Formulatorzy włączają uwodornione żywice polibutadienowe bezpośrednio do mieszanin klejowych jako skuteczne środki uplastyczniające. Żywice te zmniejszają naprężenia wewnętrzne podczas utwardzania, zachowując jednocześnie wysoką przezroczystość.
Scena | Rola / reakcja chemiczna | Cel w elektronice wyświetlaczy |
Prekursor pośredni | Reaguje z alifatycznymi/aromatycznymi diizocyjanianami i zamyka za pomocą (met)akrylanów funkcjonalizowanych grupą hydroksylową (np. HEMA) | Przygotowuje pochodne (met)akrylanu uretanu do formulacji |
Niezbędny składnik oligomerowy | Tworzy wielofunkcyjne oligomery uretanowo-(met)akrylanowe | Działa jako główny składnik utwardzany promieniami UV w LOCA o dopasowanym indeksie |
Zwiększenie wydajności | Zapewnia współczynnik załamania ~1,5 i wysoką odporność na utlenianie | Zapewnia przejrzystość optyczną i połączenie strukturalne pomiędzy panelami wyświetlacza a szkłem |
Chemicy modyfikują końcowe grupy hydroksylowe na H-HTPB, tworząc światłoutwardzalne oligomery. Te funkcjonalizowane polimery dopasowują się do współczynnika załamania światła szklanych osłon i paneli dotykowych. Urządzenia optoelektroniczne charakteryzują się dużą odpornością na uderzenia, nie żółknącą przejrzystością wizualną i trwałą ochroną przed wilgocią.

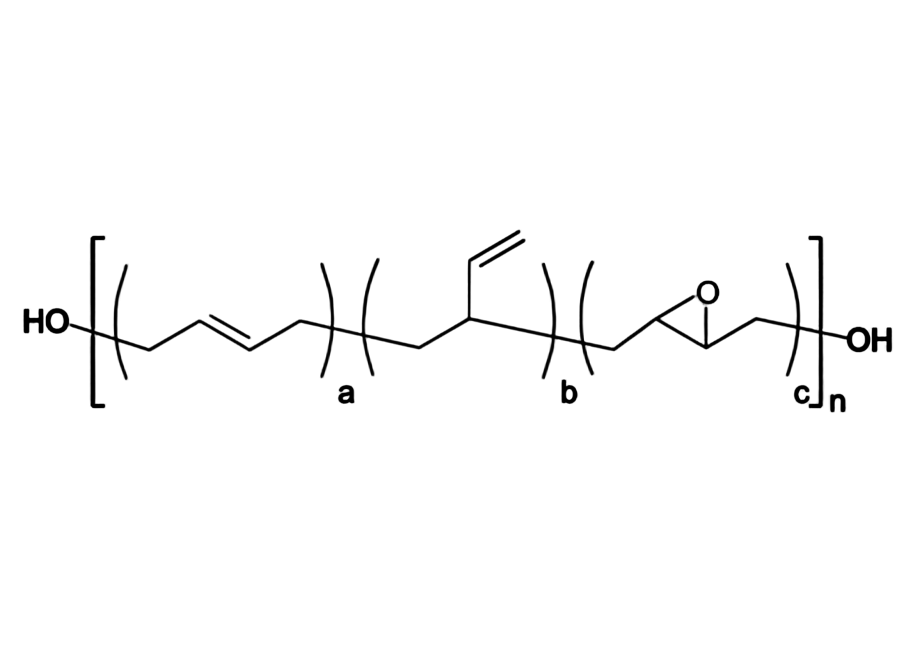

Epoksydowany polibutadien zakończony grupą hydroksylową (EHTPB) oferuje niezwykłe korzyści funkcjonalne w przypadku zaawansowanych preparatów polimerowych . Modyfikacja chemiczna dodaje reaktywne pierścienie oksiranowe wzdłuż szkieletu ciekłej gumy. Ta konwersja radykalnie zmienia cechy fizyczne, reaktywność chemiczną i wydajność mechaniczną.
Chemicy kontrolują zawartość tlenu oksiranowego podczas syntezy, aby precyzyjnie dostroić właściwości materiału. Wyższe poziomy epoksydów zwiększają przyciąganie molekularne w łańcuchach ciekłego polimeru. W rezultacie zachowanie podczas przetwarzania i właściwości mechaniczne utwardzonego materiału zmieniają się w zależności od współczynnika konwersji.
Właściwość / System | Wpływ rosnącej konwersji epoksydacyjnej |
Lepkość i przetwarzanie | Lepkość wzrasta znacząco wraz ze wzrostem konwersji, zatrzymując powietrze i utrudniając uwalnianie pęcherzyków (szczególnie wyraźnie powyżej 10% konwersji). |
Czysta mechanika PU | - Wytrzymałość na rozciąganie : dramatycznie wzrasta (o ~240% przy 10% konwersji) ze względu na wyższą gęstość usieciowania. - Wydłużenie : Spada do ~50% przy 5% konwersji i utrzymuje ~70% tej wartości przy 10%, gdy elastyczne wiązania 1,4-cis przekształcają się w sztywne pierścienie epoksydowe. |
Mechanika z wypełnieniem PU (PU-F). | - Wytrzymałość na rozciąganie : pozostaje stabilna do 20% konwersji, a następnie wzrasta o prawie 200% przy 30% konwersji. - Wydłużenie : Utrzymuje stosunkowo wysokie odkształcenie (~80%) do 10%, ale gwałtownie maleje do ~20% przy konwersji 20–30% z powodu nadmiernego sieciowania i kruchości sieci. |
Wyższa zawartość oksiranu wprowadza wtórne miejsca reakcji dla utwardzaczy aminowych lub bezwodników kwasowych. Te grupy oksiranowe reagują obok końcowych hydroksylowych grup funkcyjnych . Formulatorzy tworzą gęste trójwymiarowe sieci o wyjątkowej stabilności strukturalnej.
Niemodyfikowane niepolarne szkielety polibutadienowe mają trudności z połączeniem się z powierzchniami polarnymi. Epoksydacja rozwiązuje ten mechanizm uszkodzenia kleju rdzenia poprzez zmianę struktury chemicznej.
· Mechanizm wzmacniania : Epoksydacja przekształca nienasycone wiązania podwójne w polarne pierścienie oksiranowe na szkielecie polimeru. Ta selektywna modyfikacja podnosi ogólną polarność polimeru, umożliwiając silniejsze interakcje polarne z silnie polarnymi powierzchniami.
· Ulepszenia przyczepności międzyfazowej : Dodana funkcjonalność polarna zwiększa kompatybilność matrycy z dodatkami polarnymi i zwiększa przyczepność międzyfazową.
· Ilościowy wzrost wytrzymałości na ścinanie : W testach ścinania na podłożach polarnych, takich jak żywica epoksydowa, 30% epoksydowany preparat HTPB-poliuretan osiągnął prawie trzykrotnie większą wytrzymałość na ścinanie w porównaniu z niezmodyfikowanym HTPB-PU .
Polarne grupy oksiranowe tworzą wiązania wodorowe z powierzchniowymi grupami hydroksylowymi na tlenkach metali i szkle. Łańcuchy polimerowe są odporne na fizyczne siły zdzierania pod dużym obciążeniem. Inżynierowie chemicy wykorzystują to silne wiązanie międzyfazowe, aby wyeliminować etapy gruntowania powierzchni podczas nakładania kleju.
Standardowe żywice epoksydowe zapewniają wysoką sztywność, ale charakteryzują się dużą kruchością. Włączenie EHTPB do sztywnych matryc epoksydowych tworzy gumowatą domenę oddzieloną mikrofazami. Te mikrodomeny pochłaniają energię kinetyczną podczas nagłych uderzeń mechanicznych. Elastyczne cząstki gumy skutecznie zapobiegają rozprzestrzenianiu się pęknięć w utwardzonej matrycy.
Epoksydowana płynna guma polibutadienowa wzmacnia sztywne żywice termoutwardzalne bez obniżania odporności cieplnej lub właściwości izolacji elektrycznej.
Systemy hermetyzacji elektrycznej wymagają niskich naprężeń wewnętrznych podczas cykli termicznych. Producenci elektroniki stosują masy zalewowe modyfikowane EHTPB, aby chronić wrażliwe mikrochipy. Faza gumowa zmniejsza siły skurczu podczas utwardzania, zapobiegając pękaniu elementów wewnętrznych w ekstremalnych temperaturach roboczych.
Inżynierowie chemicy oceniają konkretne warunki pracy przed wyborem modyfikacji szkieletu w postaci ciekłej gumy. Standardowy polibutadien zapewnia elastyczność , ale specjalistyczne zastosowania wymagają zwiększonej wydajności chemicznej.
Poniższa tabela przedstawia różnice w wydajności trzech typów płynnego kauczuku polibutadienowego z rdzeniem.
Właściwość wydajności | Standardowy HTPB | Uwodorniony HTPB (H-HTPB) | Epoksydowany HTPB (EHTPB) |
Stabilność UV i termiczna | Słaby | Wybitny | Umiarkowany |
Przyczepność podłoża polarnego | Niski | Niski | Wyjątkowy |
Optyczna klarowność | Z czasem żółknie | Trwale jasne | Standard |
Współreaktywność matrycy epoksydowej | Nic | Nic | Wysoki |
Temperatura zeszklenia | Bardzo niska ( -70°C ) | Niska ( -60°C ) | Umiarkowany ( -40°C do -15°C ) |
Wybór odpowiedniego polimeru polibutadienowego zależy bezpośrednio od wymagań końcowego zastosowania. Aby podjąć decyzję, twórcy produktów badają narażenie środowiska i potrzeby w zakresie wiązań mechanicznych. Formułulatorzy analizują różne formy pochodne HTPB (polibutadienu zakończonego grupą hydroksylową), aby rozwiązać specyficzne problemy z wydajnością w standardowych systemach termoutwardzalnych.
· Wybierz uwodorniony HTPB (H-HTPB) podczas projektowania elektroniki zewnętrznej, płynnych, optycznie przezroczystych klejów lub kriogenicznych uszczelniaczy. Nasycony szkielet jest odporny na żółknięcie, ekspozycję na światło słoneczne i degradację wilgoci przez długi czas.
· Wybierz epoksydowany HTPB (EHTPB) do tworzenia klejów strukturalnych, mas do zalewania elektroniki lub utwardzanych kompozytów epoksydowych. Reaktywne pierścienie oksiranowe zwiększają polarność polimeru i tworzą silne wiązania chemiczne z metalem i szkłem.
Dopasowanie chemii szkieletu do wymagań operacyjnych zapewnia maksymalną żywotność produktu i niezawodność mechaniczną.
Modyfikowane pochodne polibutadienu przekształcają podstawową płynną gumę w mocne materiały konstrukcyjne. Uwodorniony H-HTPB zapewnia wyraźne widzenie, odporność na promieniowanie UV i elastyczną wydajność w zimnych warunkach zewnętrznych. Tymczasem epoksydowany EHTPB zwiększa kluczową wytrzymałość, przyczepność polarną i siłę głębokiego sieciowania w przypadku łączenia metali i szkła.
Twórcy substancji chemicznych wykorzystują różne formy pochodne HTPB (polibutadienu zakończonego grupą hydroksylową), aby rozwiązać trudne problemy materiałowe we współczesnej elektronice.
Uwodorniony HTPB usuwa podwójne wiązania, aby zmaksymalizować stabilność UV i przejrzystość optyczną. Epoksydowany HTPB dodaje pierścienie oksiranowe, aby poprawić przyczepność powierzchni i reaktywność z żywicami epoksydowymi.
Uwodornienie przekształca reaktywne wiązania podwójne węgiel-węgiel w nasycone wiązania pojedyncze. Ta modyfikacja chemiczna blokuje fotoutlenianie, zapobiega rozkładowi termicznemu i zatrzymuje długotrwałe żółknięcie pod wpływem intensywnego światła słonecznego.
Epoksydowany HTPB wprowadza elastyczne domeny gumowe do kruchych matryc epoksydowych. Cząsteczki gumy pochłaniają energię uderzenia, zatrzymują rozprzestrzenianie się pęknięć i radykalnie poprawiają przyczepność podłoża.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
26. Jun, 2026
