Wybór reaktywnej gumy płynnej dla dynamicznych obciążeń adhezyjnych

Dlaczego dynamiczne obciążenia klejowe wymagają innej strategii doboru

Klej, który dobrze sprawdza się pod obciążeniem statycznym, może zachowywać się zupełnie inaczej, gdy sklejone połączenie jest narażone na powtarzające się ścinanie, odrywanie, wibracje, uderzenia lub cykle termiczno-mechaniczne. W tych warunkach klej nie tylko przenosi obciążenie. Wielokrotnie magazynuje i uwalnia energię odkształcenia, redystrybuuje naprężenia i przeciwdziała inicjacji i wzrostowi pęknięć.

To sprawia, że ​​wybór reaktywnej ciekłej gumy to coś więcej niż kwestia tego, który modyfikator zapewnia najwyższe wydłużenie lub udarność. Użyteczny materiał to taki, który może rozwinąć odpowiednią morfologię gumy, skutecznie oddziaływać z matrycą kleju, rozpraszać energię mechaniczną i zachować zgodność z wymaganymi warunkami przetwarzania i utwardzania. Przegląd dostępnych reaktywnych materiałów z ciekłej gumy może pomóc w ustaleniu odpowiednich rodzin materiałów przed przejściem do selekcji pod kątem konkretnego składu.

Proces selekcji powinien zatem rozpocząć się od warunku usługi, a nie od nazwy produktu. Kluczowe pytanie brzmi: jaki rodzaj składu chemicznego, funkcjonalności, masy cząsteczkowej i obciążenia gumy może zapewnić wymaganą reakcję na rzeczywiste obciążenie dynamiczne bez szkody dla reszty systemu klejącego?

Co sprawia, że ​​reaktywna płynna guma jest przydatna podczas cyklicznego obciążenia

Dynamiczne uszkodzenie kleju często rozwija się stopniowo. Małe defekty, puste przestrzenie, powierzchnie stykowe i obszary lokalnej koncentracji naprężeń mogą stać się miejscami inicjacji pęknięć. Po utworzeniu pęknięcia powtarzające się obciążenia mogą spowodować jego przebicie przez warstwę kleju lub wzdłuż granicy klej-podłoże.

Reaktywna ciekła guma może zmienić ten proces poprzez wprowadzenie rozproszonej fazy gumy do utwardzonej sieci polimerowej. W zależności od składu chemicznego i morfologii faza gumowa może sprzyjać miejscowym odkształceniom i rozpraszaniu energii wokół rozwijającego się pęknięcia. Ugięcie pęknięć, kawitacja gumy, odkształcenie osnowy przy ścinaniu i inne mechanizmy hartowania mogą przyczynić się do poprawy odporności na rozwój pęknięć.

Z tego powodu odporności na zmęczenie adhezyjne nie można wiarygodnie przewidzieć na podstawie samej wytrzymałości na rozciąganie. Preparat o wysokiej wytrzymałości statycznej może nadal wykazywać szybki wzrost pęknięć zmęczeniowych, podczas gdy nieco bardziej podatny preparat może przetrwać wielokrotne obciążenia dłużej, ponieważ skuteczniej rozprasza energię mechaniczną.

Rozpraszanie energii ma większe znaczenie niż maksymalna wytrzymałość

Pod obciążeniem cyklicznym naprężenia skupiają się wokół defektów i wierzchołków pęknięć. Jeśli otaczający materiał nie jest w stanie wytrzymać lokalnego odkształcenia, pęknięcie może się rozciągać z każdym cyklem obciążenia.

Klej modyfikowany gumą może absorbować część tej energii poprzez odkształcenie fazy gumowej i otaczającej ją matrycy. Celem nie jest jednak zwykłe zmiękczenie kleju. Nadmierne zmiękczenie może zmniejszyć moduł, wytrzymałość kohezyjną, odporność na pełzanie i stabilność wymiarową.

Przydatne okno receptury występuje wtedy, gdy faza gumowa zapewnia wystarczające rozproszenie energii, podczas gdy ciągła matryca zachowuje właściwości mechaniczne wymagane przez złącze.

Z tego powodu propagacja pęknięć i zachowanie przy pękaniu są często bardziej użytecznymi kryteriami wyboru niż wydłużenie przy zerwaniu, gdy klej będzie działał pod powtarzającymi się obciążeniami mechanicznymi.

Dlaczego reaktywna ciekła guma różni się od niereaktywnego plastyfikatora

Niereaktywny plastyfikator może zwiększyć elastyczność poprzez zmniejszenie oddziaływań międzycząsteczkowych lub obniżenie efektywnego przejścia szklistego układu polimerowego, ale niekoniecznie zostaje on chemicznie zintegrowany z utwardzoną siecią. W zależności od preparatu może to mieć wpływ na długoterminową stabilność, wytrzymałość kohezyjną, odporność na migrację i trwałość środowiskową.

Reaktywna ciekła guma jest inna, ponieważ jej końcowe grupy funkcyjne mogą brać udział w chemii utwardzania kleju. Dlatego guma staje się w pewnym stopniu częścią końcowej sieci, a nie działa jedynie jako fizycznie wymieszana miękka faza.

To sprawia, że ​​funkcjonalność terminala jest krytycznym parametrem wyboru. Zgodność grup funkcyjnych z żywicą i systemem utwardzania określa, w jaki sposób kauczuk uczestniczy w tworzeniu sieci i jak rozwija się ostateczna morfologia.

Dopasuj skład chemiczny gumy do składu chemicznego kleju

Pierwszym etapem selekcji reaktywnego ciekłego kauczuku powinna być zgodność chemiczna. Modyfikator, który dobrze sprawdza się w jednej rodzinie klejów, nie może zostać automatycznie przeniesiony do innej.

Grupy końcowe, struktura szkieletu, polarność, masa cząsteczkowa i chemia utwardzania wpływają na zachowanie ciekłej gumy podczas mieszania i utwardzania. Dlatego modyfikator należy oceniać jako część kompletnej receptury kleju.

CTBN dla klejów na bazie epoksydów

CTBN do klejów epoksydowych jest powszechnie rozważany, gdy celem jest zwiększenie odporności na pękanie przy jednoczesnym zachowaniu wytrzymałości i właściwości termicznych termoutwardzalnej matrycy epoksydowej.

CTBN zawiera grupę karboksylową i szkielet na bazie butadienu. Zawartość akrylonitrylu może wpływać na polarność, lepkość, interakcję z żywicą i morfologię powstającą podczas utwardzania. Zmienne te stają się szczególnie ważne, gdy klej musi wytrzymywać powtarzające się obciążenia mechaniczne.

Wybrany CTBN należy zatem ocenić pod kątem konkretnej żywicy epoksydowej, utwardzacza, obciążenia gumą, harmonogramu utwardzania i docelowej morfologii. Początkowa kompatybilność nie wystarczy. Ostateczna utwardzona struktura określa, w jaki sposób faza gumowa przyczynia się do odporności na pękanie.

ATBN, gdy funkcjonalność terminala zmienia interakcję

ATBN dla klejów epoksydowych zapewnia inne podejście do modyfikacji gumy. Jego struktura zakończona grupą aminową tworzy odmienne interakcje z żywicą epoksydową i chemią utwardzania w porównaniu z ciekłą gumą zakończoną grupą karboksylową.

To rozróżnienie może wpływać na zachowanie reakcji, separację faz, wiązanie międzyfazowe i strukturę utwardzonej sieci. To samo stężenie gumy może dawać różne wyniki mechaniczne w zależności od funkcjonalności końcówki i reszty preparatu.

Dlatego ATBN należy wybierać w oparciu o kompletny system epoksydowy, a nie traktować go jako bezpośredni substytut CTBN jeden do jednego.

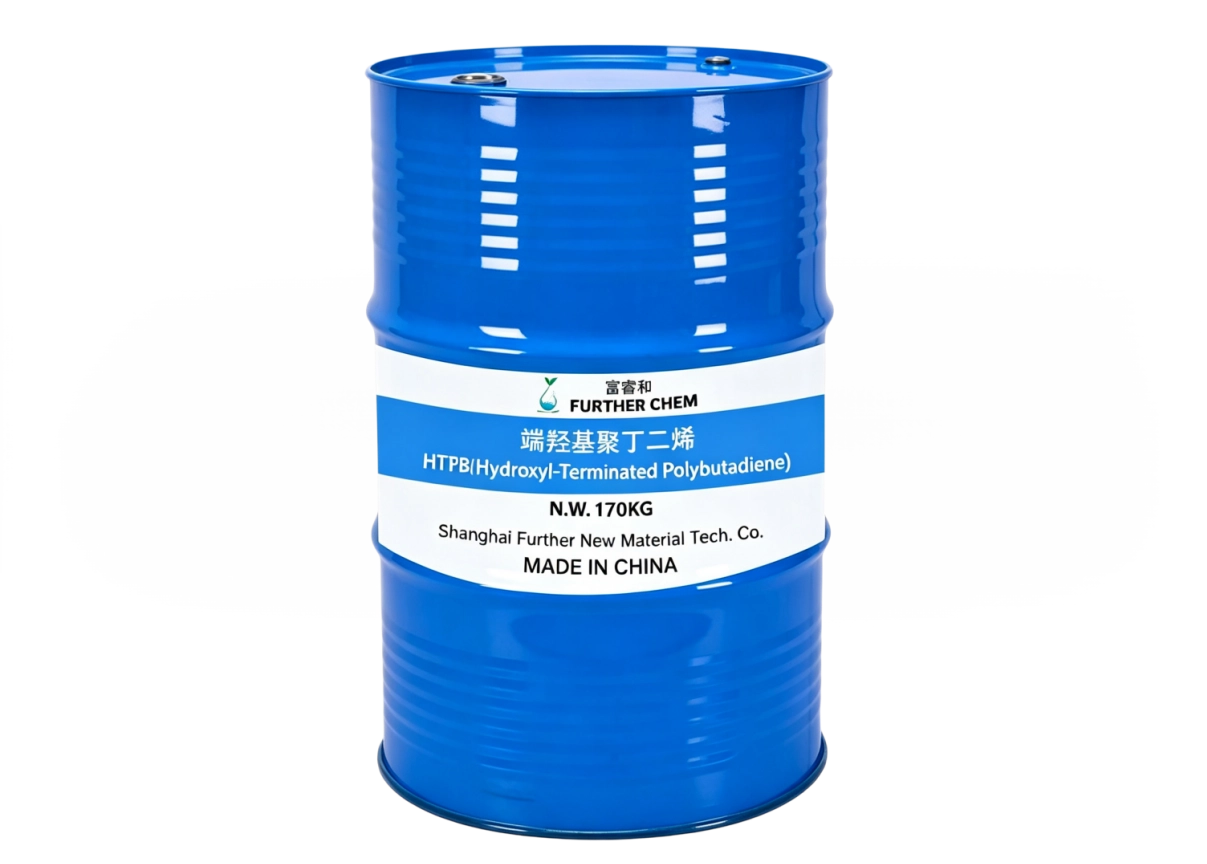

HTPB do klejów poliuretanowych

Kleje poliuretanowe wymagają innego podejścia do selekcji, ponieważ grupa hydroksylowa może bezpośrednio reagować z izocyjanianami podczas tworzenia poliuretanu.

HTPB zapewnia polibutadien zakończony grupą hydroksylową, który można włączyć do sieci poliuretanowych. Jego funkcjonalność hydroksylowa, masa cząsteczkowa, liczba hydroksylowa i lepkość wpływają na równowagę NCO/OH, strukturę sieci, zachowanie podczas przetwarzania i końcowe właściwości mechaniczne.

W przypadku preparatów poliuretanowych, w których stosuje się reaktywną ciekłą gumę w celu wprowadzenia elastyczności lub poprawy odporności na powtarzające się odkształcenia, HTPB należy oceniać łącznie z wybranym izocyjanianem i ogólną formułą NCO/OH.

Masa cząsteczkowa i funkcjonalność mogą zmienić skuteczność kleju dynamicznego

Gdy chemia jest zgodna, architektura molekularna staje się jedną z najważniejszych zmiennych selekcji. Dwa płynne kauczuki oparte na podobnej strukturze chemicznej mogą zachowywać się odmiennie ze względu na różnice w masie cząsteczkowej, rozkładzie masy cząsteczkowej, funkcjonalności i lepkości.

Masa cząsteczkowa wpływa na lepkość i tworzenie domeny gumowej

Masa cząsteczkowa ma bezpośredni wpływ na lepkość i dlatego może wpływać na mieszanie, dyspersję, odgazowywanie, dozowanie i powlekanie.

Kauczuk o wyższej masie cząsteczkowej może wymagać wyższych temperatur przetwarzania lub większej energii mieszania. Jeśli dyspersja staje się utrudniona, utwardzony klej może zawierać zbyt duże domeny gumowe lub lokalne zmiany w składzie, które działają jako słabe obszary przy powtarzającym się obciążeniu.

Z drugiej strony wybór materiału o niższej lepkości wyłącznie ze względu na wygodę przetwarzania nie gwarantuje pożądanej reakcji na hartowanie. Struktura molekularna nadal musi zapewniać morfologię fazową i zachowanie mechaniczne wymagane po utwardzeniu.

Z tego powodu masę cząsteczkową należy oceniać łącznie z lepkością, obciążeniem gumą, kompatybilnością żywicy i warunkami przetwarzania, a nie traktować ją jako odrębną specyfikację.

Funkcjonalność kontroluje sposób, w jaki guma uczestniczy w sieci

Funkcjonalność określa, ile grup reaktywnych jest dostępnych do włączenia do rozwijającej się sieci polimerowej. Może wpływać na gęstość usieciowania, architekturę sieci, zachowanie fazowe i równowagę między elastycznością a siłą spójności.

Dlatego jednofunkcyjny ciekły kauczuk i dwufunkcyjny ciekły kauczuk nie powinny być traktowane jako materiały równoważne tylko dlatego, że mają podobny szkielet.

W systemach poliuretanowych funkcjonalność hydroksylowa wpływa na równowagę NCO/OH. W systemach epoksydowych materiały zakończone grupami karboksylowymi i aminowymi mogą oddziaływać z żywicą i systemem utwardzania na różne sposoby.

Ważnym pytaniem nie jest to, czy płynny kauczuk ma wyższą czy niższą funkcjonalność w izolacji. Chodzi o to, czy jego funkcjonalność tworzy strukturę sieci wymaganą dla zamierzonych warunków obciążenia dynamicznego.

Wybierz reaktywną płynną gumę w oparciu o rodzaj obciążenia dynamicznego

„Obciążenie dynamiczne” obejmuje kilka różnych warunków mechanicznych. Złącze poddane milionom cykli drgań o niskiej amplitudzie ma inne środowisko uszkodzenia niż złącze narażone na wielokrotne uderzenia lub duże odkształcenia odrywające.

Dobór materiału należy zatem powiązać z dominującym trybem naprężenia.

Ścinanie cykliczne

Podczas cyklicznego ścinania warstwa kleju wielokrotnie odkształca się w kierunku ścinania. Lokalne defekty i nieciągłości geometryczne mogą generować koncentrację naprężeń, która stopniowo inicjuje uszkodzenia zmęczeniowe.

Odpowiedni modyfikator gumowy powinien zapewniać kontrolowane rozpraszanie energii przy zachowaniu odpowiedniej wytrzymałości kohezyjnej. Morfologia domeny gumy, moduł matrycy i adhezja międzyfazowa gumy-matryca wpływają na tę równowagę.

W przypadku tych zastosowań cykliczne badanie ścinania lub badania zmęczenia dostarczają więcej informacji niż pojedyncza wartość ścinania na zakład, ponieważ stan pracy jest definiowany przez wielokrotne obciążenie, a nie jedno obciążenie maksymalne.

Obierz i zginaj

Odrywanie i zginanie powoduje wysoce zlokalizowane odkształcenia, szczególnie w pobliżu krawędzi łączonych obszarów. Elastyczne zespoły mogą zatem wymagać innej równowagi modułu i wytrzymałości niż sztywne połączenia konstrukcyjne.

Reaktywny modyfikator gumowy może pomóc w kompensowaniu powtarzających się odkształceń, ale nadmierna zawartość gumy może obniżyć wytrzymałość kohezyjną i zwiększyć pełzanie.

Ocena powinna odzwierciedlać rzeczywistą szybkość odrywania, temperaturę, geometrię złącza i liczbę cykli oczekiwanych podczas pracy.

Ładowanie udarowe i udarowe

Obciążenie udarowe powoduje szybkie odkształcenie i duże naprężenia lokalne. Klej musi wystarczająco szybko rozproszyć energię, aby zapobiec niestabilnemu rozwojowi pęknięć.

W przypadku systemów odpornych na uderzenia faza gumowa musi skutecznie oddziaływać z matrycą i tworzyć przydatne mechanizmy rozpraszania energii, nie powodując nadmiernej utraty sztywności.

Dlatego też udarność należy rozpatrywać obok danych dotyczących pękania i zmęczenia, a nie stosować jako jedynej podstawy przy wyborze reaktywnego modyfikatora gumowego.

Wibracje i powtarzające się cykle mechaniczne

Wibracje mogą narazić klej na bardzo dużą liczbę stosunkowo małych cykli obciążenia. Z biegiem czasu nawet niewielkie ilości uszkodzeń mogą się kumulować i ostatecznie prowadzić do uszkodzeń spójności lub uszkodzeń międzyfazowych.

Odpowiednie zmienne mogą obejmować wzrost pęknięć zmęczeniowych, zachowanie tłumiące, wytrzymałość kohezyjną i stabilność powierzchni styku guma-osnowa.

Dlatego też preparat, który dobrze wypadnie w krótkim teście rozciągania lub ścinania, może wymagać dodatkowej walidacji przed użyciem w środowisku długotrwałych wibracji.

Typ obciążenia dynamicznego i wybór reaktywnej gumy płynnej

Porównanie pokazuje, dlaczego nie ma uniwersalnej „najlepszej” płynnej gumy do klejów dynamicznych. Odpowiedni modyfikator zależy od dominującego mechanizmu uszkodzenia, składu chemicznego kleju, konstrukcji złącza i środowiska pracy.

Obciążenie gumą jest zmienną wydajnościową, a nie prostą dźwignią wytrzymałości

Zwiększanie zawartości gumy nie poprawia automatycznie trwałości dynamicznej. Przy niskim obciążeniu faza gumowa może być niewystarczająca, aby zapewnić znaczące rozproszenie energii. Przy wyższym obciążeniu nadmierna zawartość fazy miękkiej może zmniejszyć moduł, wytrzymałość kohezyjną, stabilność termiczną i odporność wymiarową.

Użytecznym zakresem jest zatem zwykle okno receptury, a nie stały poziom obciążenia.

Należy rozważyć łącznie trzy czynniki:

· Obciążenie gumą i powstałe stężenie fazy rozproszonej

· Rozmiar i rozkład gumy po utwardzeniu

· Adhezja pomiędzy fazą gumową a ciągłą matrycą polimerową

Preparat może zawierać „właściwą” ilość kauczuku i nadal działać słabo, jeśli domeny kauczuku są zbyt duże, źle rozmieszczone lub słabo związane z matrycą.

Morfologia ma większe znaczenie niż samo ładowanie

Hartowanie dynamiczne zależy w dużym stopniu od morfologii powstałej podczas utwardzania. Faza gumowa musi być wystarczająco zdyspergowana, aby oddziaływać z rozwijającymi się pęknięciami, podczas gdy wielkość domeny i charakterystyka międzyfazowa muszą pozostać odpowiednie dla chemii matrycy.

Z tego powodu morfologię fazy gumy należy traktować raczej jako wynik receptury niż prostą właściwość surowca.

Temperatura utwardzania, szybkość utwardzania, skład żywicy, masa cząsteczkowa, obciążenie gumą i historia przetwarzania mogą mieć wpływ na rozdział faz. Dwie receptury zawierające tę samą ciekłą gumę mogą zatem wytwarzać różne utwardzone struktury i różne właściwości zmęczeniowe.

Lepkość może decydować o możliwości wyprodukowania wzmocnionego kleju

Modyfikator gumy, który działa w formule laboratoryjnej, może nadal nie nadawać się do produkcji, jeśli jego lepkość stwarza problemy w przetwarzaniu.

Płynna guma o dużej lepkości może zwiększyć moment obrotowy mieszania, wydłużyć czas mieszania, skomplikować odgazowanie i utrudnić automatyczne dozowanie. Efekty te stają się coraz ważniejsze w miarę wzrostu obciążenia gumy.

Praktyczne okno selekcji powinno zatem obejmować:

· Lepkość początkowa i lepkość po wymieszaniu żywicy

· Wymagana temperatura mieszania i ścinanie

· Ograniczenia sprzętu dozującego

· Zachowanie odgazowujące

· Żywotność i stabilność podczas przechowywania

· Kinetyka utwardzania

· Końcowa dyspersja gumy

Ma to znaczenie, gdy receptura przechodzi z etapu rozwoju laboratoryjnego do produkcji przemysłowej. Materiał, który można rozprowadzić ręcznie w małej partii, może nie zapewniać tej samej konsystencji podczas automatycznego mieszania lub dozowania z dużą wydajnością.

Kluczowe parametry do porównania przy wyborze reaktywnej gumy płynnej

W przypadku zamówień przemysłowych właściwości te powinny być poparte wiarygodną kontrolą jakości partii i spójnymi danymi analitycznymi. Kontrola po stronie dostawcy cech molekularnych, funkcjonalności, lepkości i innych krytycznych specyfikacji może być tak samo ważna jak nominalna wydajność pojedynczej partii laboratoryjnej.

Praktyczny proces wyboru reaktywnej gumy płynnej

Bardziej niezawodny proces selekcji rozpoczyna się od warunków użytkowania kleju i prowadzi wstecz, w kierunku specyfikacji materiału.

1. Zdefiniuj profil obciążenia dynamicznego. Określ, czy złącze będzie narażone na cykliczne ścinanie, odrywanie, uderzenia, wibracje, cykle termiczne lub kombinację tych warunków. Jeśli to możliwe, należy rejestrować częstotliwość, amplitudę, temperaturę i oczekiwane cykle serwisowe.

2. Zidentyfikuj dominujący tryb awarii. Określ, czy głównym problemem jest inicjacja pęknięć, propagacja pęknięć, zniszczenie kohezyjne, uszkodzenie powierzchni międzyfazowej, nadmierne odkształcenie lub akumulacja zmęczeniowa.

3. Dopasuj funkcjonalność terminala do składu chemicznego kleju. CTBN i ATBN można rozważyć w przypadku systemów epoksydowych, natomiast HTPB ma znaczenie w chemii poliuretanów. Grupy funkcyjne należy ocenić w odniesieniu do całego systemu żywicy i utwardzania.

4. Zdefiniuj okno przetwarzania. Przed wybraniem ostatecznego gatunku należy ustawić akceptowalną lepkość, temperaturę mieszania, warunki dozowania, żywotność i wymagania dotyczące utwardzania.

5. Przesiewowe badanie masy cząsteczkowej i funkcjonalności. Porównaj kandydatów według masy cząsteczkowej, rozkładu masy cząsteczkowej, funkcjonalności końcowej, lepkości i innych krytycznych specyfikacji, zamiast polegać wyłącznie na nazwach produktów.

6. Wspólnie zoptymalizuj warunki ładowania i utwardzania. Stężenie gumy, harmonogram utwardzania, rozdział faz i ostateczna morfologia są ze sobą powiązane. Zmiana jednej zmiennej może zmienić działanie całego preparatu.

7. Przetestuj w realistycznych warunkach dynamicznych. W przypadku kleju dynamicznego wytrzymałość na rozciąganie w jednym punkcie lub na ścinanie nie jest wystarczająca. Stosuj testy cykliczne, zmęczeniowe, odrywania, uderzenia, wibracji lub termomechaniczne, które odtwarzają oczekiwane środowisko usług.

W przypadku złożonych receptur wsparcie techniczne po stronie dostawcy może być również przydatne przy porównywaniu specyfikacji materiałów, warunków przetwarzania i wymagań specyficznych dla aplikacji przed przejściem do prób na większą skalę.

Takie podejście zmniejsza ryzyko wyboru gumy, ponieważ poprawia jedną właściwość laboratoryjną, stwarzając jednocześnie problemy w przetwarzaniu, strukturze sieci lub długoterminowej wydajności zmęczeniowej.

Gdzie reaktywna ciekła guma jest najcenniejsza pod obciążeniami dynamicznymi

Kleje samochodowe i maszynowe

Zespoły samochodowe i maszynowe mogą podlegać wibracjom, wstrząsom, zmianom temperatury i powtarzającym się obciążeniom mechanicznym. Kleje stosowane w takich środowiskach mogą wymagać równowagi pomiędzy wytrzymałością, odpornością na zmęczenie, przyczepnością i spójnością produkcyjną.

Odpowiedni modyfikator zależy od składu chemicznego kleju, podłoża, geometrii złącza i oczekiwanego cyklu użytkowania. Dlatego gatunek gumy powinien być oceniany w całym kleju, a nie wybierany wyłącznie na podstawie jego odrębnych danych mechanicznych.

Kleje konstrukcyjne i inżynieryjne

Klejenie strukturalne wymaga na ogół dużej wytrzymałości kohezyjnej i stabilności wymiarowej, dlatego modyfikacja gumy musi być dokładnie kontrolowana.

Celem jest zwiększenie odporności na pękanie bez zmniejszania nośności utwardzonego kleju poza dopuszczalne granice. W tych systemach odporność na zmęczenie adhezyjne i zachowanie przy narastaniu pęknięć mogą dostarczyć bardziej przydatnych informacji niż same dane dotyczące wydłużenia.

Elektronika i łączenie elektryczne

Elektronika i zespoły elektryczne mogą podlegać wibracjom, cyklom cieplnym i różnicowej rozszerzalności pomiędzy materiałami o różnych współczynnikach rozszerzalności cieplnej.

W przypadku tych zastosowań należy wziąć pod uwagę modyfikację gumy, odporność na wilgoć, zachowanie termiczne, skurcz po utwardzaniu, wymagania elektryczne i zgodność mechaniczną.

Uszczelnianie przemysłowe i elastyczne klejenie

Elastyczne zastosowania związane z klejeniem i uszczelnianiem często wiążą się z powtarzającymi się odkształceniami, a nie z jednym dużym obciążeniem mechanicznym. Dlatego też formuła może wymagać kontrolowanej elastyczności i odporności na uszkodzenia zmęczeniowe, przy jednoczesnym zachowaniu przyczepności przez długi okres użytkowania.

W tym przypadku szczególnie ważna staje się zależność między obciążeniem gumy, modułem, odzyskiem, morfologią i wytrzymałością kohezyjną.

Właściwa reaktywna guma płynna zależy od profilu obciążenia

Nie ma jednej specyfikacji, która definiuje idealną reaktywną ciekłą gumę do każdego zastosowania kleju dynamicznego. Właściwy wybór zależy od tego, jak klej odkształca się, gdzie prawdopodobne jest zainicjowanie uszkodzenia, w jaki sposób rozprzestrzeniają się pęknięcia oraz jak faza gumy oddziałuje z utwardzoną matrycą.

W przypadku klejów epoksydowych CTBN i ATBN zapewniają różne chemiczne drogi modyfikacji gumy. W przypadku systemów poliuretanowych HTPB wprowadza grupę hydroksylową, która może uczestniczyć w tworzeniu sieci. W obrębie każdej rodziny materiałów masa cząsteczkowa, funkcjonalność, lepkość, obciążenie i zgodność receptury mogą znacznie zmienić wynik końcowy.

Najbardziej niezawodne podejście polega na rozpoczęciu od obciążenia użytkowego i dominującego mechanizmu awarii, a następnie cofaniu się do wymaganych parametrów składu chemicznego gumy i receptury. Kiedy dobór reaktywnej ciekłej gumy traktuje się jako problem związany z projektowaniem systemu, a nie proste porównanie produktów, powstały klej można zoptymalizować nie tylko pod kątem wytrzymałości, ale także konsystencji technologicznej i długoterminowej wydajności przy powtarzających się obciążeniach mechanicznych.
