Wybór odpowiedniego materiału funkcjonalnego do zastosowań związanych z zarządzaniem ciepłem

W miarę jak systemy elektroniczne stają się coraz bardziej kompaktowe i wydajne, zarządzanie temperaturą ewoluowało od drugorzędnego zagadnienia projektowego do jednego z najważniejszych czynników wpływających na wydajność i niezawodność produktu. Niezależnie od tego, czy jest to pakiet półprzewodników o dużej gęstości, moduł akumulatora pojazdu elektrycznego czy falownik energii odnawialnej, każdy system generuje ciepło, które musi być efektywnie przekazywane, aby utrzymać stabilną pracę. Słabe odprowadzanie ciepła może przyspieszyć starzenie się komponentów, zmniejszyć wydajność, skrócić żywotność, a w poważnych przypadkach spowodować trwałą awarię sprzętu.

Przez wiele lat inżynierowie polegali głównie na optymalizacji strukturalnej, większych radiatorach lub aktywnych systemach chłodzenia, aby rozwiązać problemy termiczne. Jednak nowoczesne produkty wymagają większej gęstości mocy w coraz bardziej ograniczonej przestrzeni instalacyjnej. W rezultacie wydajność cieplna nie może już zależeć wyłącznie od konstrukcji mechanicznej. Zamiast tego materiały termoizolacyjne stały się istotną częścią inżynierii systemów, bezpośrednio wpływającą na wydajność wymiany ciepła, bezpieczeństwo elektryczne, procesy produkcyjne i długoterminową stabilność operacyjną.

Wybór odpowiedniego materiału rzadko jest tak prosty, jak porównanie wartości przewodności cieplnej na karcie katalogowej. Materiał, który sprawdza się wyjątkowo dobrze w jednym zastosowaniu, może okazać się nieodpowiedni w innym, ponieważ na zarządzanie ciepłem wpływa znacznie więcej niż jedna właściwość fizyczna. Izolacja elektryczna, rozszerzalność cieplna, kompatybilność chemiczna, metody przetwarzania, narażenie na środowisko i spójność produkcji odgrywają ważną rolę w określeniu, czy materiał sprawdzi się w rzeczywistych zastosowaniach.

Ta rosnąca złożoność przyspieszyła rozwój materiałów funkcjonalnych do zarządzania ciepłem, w szczególności zaawansowanej ceramiki, proszków metali i nanostrukturalnych materiałów węglowych. Produkty takie jak sześciokątny azotek boru (HBN) , sferyczny proszek aluminiowy i materiały na bazie fulerenów są coraz częściej włączane do materiałów interfejsu termicznego, kompozytów polimerowych, związków do kapsułkowania elektroniki i systemów akumulatorów, w których konwencjonalne materiały nie są już w stanie spełnić wysokich wymagań dotyczących wydajności.

Zrozumienie różnic między tymi materiałami – a co ważniejsze, zrozumienie ich działania w kompletnych systemach inżynierskich – staje się niezbędną umiejętnością zarówno dla inżynierów projektantów, zespołów badawczo-rozwojowych, jak i specjalistów ds. zaopatrzenia.

Zarządzanie ciepłem nie ogranicza się już tylko do chłodzenia

Ciepło zawsze było produktem ubocznym działania elektroniki, ale dzisiejsze produkty generują znacznie więcej ciepła niż poprzednie generacje, zapewniając jednocześnie mniej fizycznej przestrzeni do rozpraszania.

Tendencja ta jest widoczna w niemal każdym sektorze zaawansowanej produkcji.

Pojazdy elektryczne wymagają zestawów akumulatorów zdolnych do utrzymania bezpiecznej temperatury roboczej podczas szybkiego ładowania i rozładowywania przy dużej mocy. Centra danych stale zwiększają gęstość serwerów, aby poprawić wydajność obliczeniową, jednocześnie stawiając czoła większym wyzwaniom związanym z chłodzeniem. Moduły energoelektroniczne działają z wyższymi częstotliwościami przełączania niż kiedykolwiek wcześniej, generując lokalne koncentracje ciepła, które konwencjonalne materiały mają trudności z efektywnym rozproszeniem.

Nawet branże tradycyjnie mniej kojarzone z inżynierią cieplną stoją obecnie przed podobnymi wyzwaniami. Sprzęt do obrazowania medycznego, systemy automatyki przemysłowej, infrastruktura komunikacyjna i magazynowanie energii odnawialnej w dużym stopniu opierają się na wydajnym zarządzaniu temperaturą, aby zapewnić niezawodność działania.

Zmiany te zasadniczo zmieniły podejście inżynierów do rozwoju produktu.

Zamiast pytać, jak usunąć ciepło, które już się nagromadziło, inżynierowie coraz częściej skupiają się na kontrolowaniu wymiany ciepła od najwcześniejszych etapów doboru materiału.

Ta zmiana wyjaśnia, dlaczego materiały termoprzewodzące stały się strategicznym elementem projektu, a nie tylko dodatkiem używanym podczas końcowego montażu.

Patrząc poza przewodność cieplną

Jednym z najczęstszych błędnych przekonań w inżynierii cieplnej jest założenie, że materiał o najwyższej przewodności cieplnej automatycznie zapewnia najlepszą wydajność chłodzenia.

Chociaż przewodność cieplna pozostaje ważnym parametrem, praktyczne projekty inżynieryjne pokazują, że skuteczne zarządzanie ciepłem zależy od zrównoważenia wielu właściwości materiału, a nie maksymalizacji pojedynczej specyfikacji.

Rozważmy moduł półprzewodnika mocy działający w warunkach ciągłych cykli termicznych. Wypełniacz metaliczny może wykazywać doskonałą przewodność cieplną, jednak jeśli znacznie rozszerzy się w podwyższonych temperaturach, na powierzchniach łączących mogą stopniowo powstawać mikroskopijne naprężenia. Z biegiem czasu naprężenia te pogarszają jakość styku i zwiększają odporność termiczną, pomimo doskonałych parametrów laboratoryjnych materiału.

Podobnie materiały o doskonałej przewodności cieplnej mogą powodować przewodnictwo elektryczne, które jest niedopuszczalne w układach elektronicznych wysokiego napięcia.

Dlatego dla inżynierów wybór materiałów staje się procesem optymalizacji, a nie konkurencją między wartościami specyfikacji.

Kilka właściwości zasługuje na równe uwzględnienie podczas oceny.

Efektywność wymiany ciepła

Przewodność cieplna określa, jak szybko ciepło przemieszcza się przez materiał, ale przenikanie ciepła wewnątrz rzeczywistego urządzenia zależy również od rezystancji styku, rozmieszczenia wypełniacza, jakości interfejsu i konstrukcji.

Poprawa tylko jednej z tych zmiennych rzadko zapewnia maksymalną wydajność systemu.

Charakterystyka elektryczna

Wiele produktów elektronicznych wymaga materiałów zdolnych do przenoszenia ciepła przy jednoczesnym zachowaniu pełnej izolacji elektrycznej.

Moduły mocy, systemy zarządzania akumulatorami, opakowania półprzewodników i sprzęt komunikacyjny zależą od materiałów izolujących elektrycznie, aby zapewnić bezpieczeństwo operacyjne.

Wymóg ten natychmiast eliminuje wiele materiałów metalicznych pomimo ich doskonałej przewodności cieplnej.

Długoterminowa stabilność

Cykle termiczne wielokrotnie rozszerzają i kurczą materiały przez lata eksploatacji.

W materiałach o słabej stabilności wymiarowej mogą stopniowo pojawiać się defekty wewnętrzne, które zmniejszają sprawność cieplną i integralność mechaniczną.

W zastosowaniach przemysłowych, które mają działać nieprzerwanie przez wiele lat, stabilność często staje się cenniejsza niż osiągnięcie najwyższej początkowej przewodności cieplnej.

Zgodność produkcji

Testy laboratoryjne zazwyczaj oceniają poszczególne próbki materiału w idealnych warunkach.

Produkcja przemysłowa przedstawia inną rzeczywistość.

Materiały muszą być równomiernie rozproszone, płynnie integrować się z istniejącymi procesami produkcyjnymi i utrzymywać jednolitą wydajność w tysiącach partii produkcyjnych.

Doskonały technicznie materiał, który komplikuje produkcję lub wprowadza wahania jakości, rzadko staje się preferowanym rozwiązaniem przemysłowym.

Dlaczego zaawansowane materiały funkcjonalne zyskują na znaczeniu

Tradycyjne zarządzanie ciepłem opierało się w dużej mierze na aluminium, miedzi, ceramice i standardowych wypełniaczach polimerowych.

Chociaż materiały te pozostają ważne, nowoczesne zastosowania coraz częściej wymagają kombinacji właściwości, których jednoczesne zapewnienie konwencjonalnym materiałom jest trudne.

Na przykład system akumulatorów pojazdów elektrycznych wymaga doskonałej przewodności cieplnej przy jednoczesnej minimalizacji masy. Materiały do ​​​​kapsułkowania półprzewodników muszą skutecznie rozpraszać ciepło, nie przewodząc prądu. Zastosowania lotnicze wymagają stabilności termicznej w ekstremalnych warunkach środowiskowych, przy jednoczesnym zmniejszeniu masy konstrukcyjnej tam, gdzie to możliwe.

Wyzwania te zwiększyły zainteresowanie zaawansowanymi materiałami o wysokiej przewodności cieplnej, zaprojektowanymi specjalnie do wymagających zastosowań przemysłowych.

Zamiast całkowicie zastępować konwencjonalne materiały, te zaawansowane materiały funkcjonalne często uzupełniają istniejące systemy, eliminując ograniczenia wydajności, których nie są w stanie pokonać tradycyjne materiały.

Wśród najczęściej stosowanych obecnie materiałów, sześciokątny azotek boru okazał się jednym z najbardziej wszechstronnych rozwiązań.

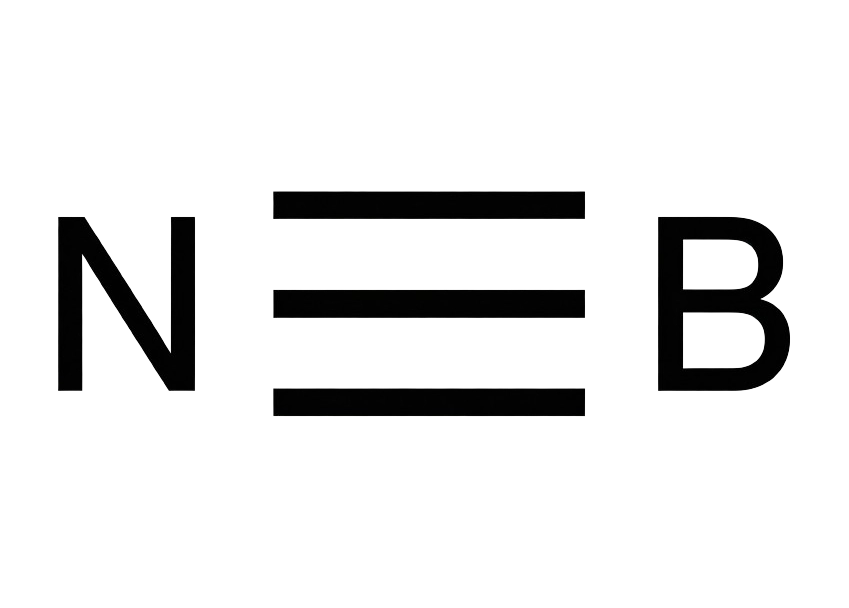

Sześciokątny azotek boru: równoważenie przenoszenia ciepła i bezpieczeństwa elektrycznego

Niewiele materiałów przyciąga tyle uwagi we współczesnym zarządzaniu ciepłem, co sześciokątny azotek boru (hBN).

Jego rosnąca popularność nie wynika jedynie z wysokiej przewodności cieplnej. Zamiast tego inżynierowie cenią hBN, ponieważ rozwiązuje problem, którego nie potrafi wiele konwencjonalnych wypełniaczy termicznych: efektywnie przenosi ciepło, zachowując jednocześnie izolację elektryczną.

To pozornie proste połączenie znacznie poszerza zakres jego zastosowań.

W opakowaniach półprzewodników izolacja elektryczna jest niezbędna, aby zapobiec upływowi prądu pomiędzy elementami. Podobne wymagania obowiązują w przypadku systemów akumulatorów pojazdów elektrycznych, sprzętu komunikacyjnego, modułów LED i energoelektroniki.

Tradycyjne wypełniacze metaliczne często wymagają dodatkowych strategii izolacyjnych, które zwiększają złożoność produkcji.

Natomiast hBN w naturalny sposób łączy wydajność cieplną z właściwościami dielektrycznymi, upraszczając konstrukcję systemu, jednocześnie poprawiając niezawodność.

Jego warstwowa struktura krystaliczna przyczynia się również do doskonałej stabilności termicznej i odporności chemicznej, umożliwiając hBN utrzymanie wydajności przy długotrwałej ekspozycji na podwyższone temperatury.

Te cechy wyjaśniają, dlaczego staje się on coraz bardziej powszechnym składnikiem wysokowydajnych materiałów interfejsu termicznego, kompozytów polimerowych, związków do kapsułkowania elektroniki i zaawansowanych systemów ceramicznych.

W przeciwieństwie do wielu nowych materiałów, które ograniczają się do badań laboratoryjnych, hBN ugruntował już swoją pozycję w wielu sektorach przemysłu, ponieważ jego właściwości można konsekwentnie odtwarzać w środowiskach produkcyjnych na dużą skalę.

Wybór materiału staje się dostosowany do konkretnego zastosowania

Jednym z zauważalnych trendów we współczesnych gałęziach przemysłu jest to, że inżynierowie rzadko szukają „najlepszego materiału do zarządzania ciepłem”.

Zamiast tego szukają najbardziej odpowiedniego materiału dla konkretnego środowiska operacyjnego.

Pakiet półprzewodników pracujący wewnątrz komunikacyjnej stacji bazowej ma inne priorytety projektowe niż obudowa akumulatora samochodowego.

Podobnie materiały interfejsu termicznego stosowane w systemach oświetlenia LED wymagają innych właściwości niż te stosowane w elektronice lotniczej.

Chociaż ostatecznie każde zastosowanie ma na celu poprawę odprowadzania ciepła, priorytety inżynieryjne znacznie się różnią.

Na przykład w opakowaniach elektronicznych ogólnie kładzie się nacisk na izolację elektryczną, stabilność wymiarową i precyzyjne tolerancje produkcyjne.

W systemach akumulatorowych często priorytetem jest lekka konstrukcja, bezpieczeństwo termiczne i długoterminowa niezawodność podczas pracy na rowerze.

Urządzenia automatyki przemysłowej mogą przywiązywać większą wagę do wydajności produkcji, okresów międzyobsługowych i optymalizacji kosztów w porównaniu z wyjątkowo wysoką przewodnością cieplną.

To podejście oparte na aplikacjach wyjaśnia, dlaczego inżynierowie coraz częściej oceniają kompletne systemy materiałowe, zamiast porównywać indywidualne specyfikacje.

Wybór materiału w coraz mniejszym stopniu polega na identyfikacji materiału o najwyższej wydajności w izolacji, a bardziej na zrozumieniu, w jaki sposób materiał ten wchodzi w interakcję z otaczającymi komponentami przez cały cykl życia produktu.

Porównanie typowych materiałów funkcjonalnych

Różne zaawansowane materiały oferują wyraźne korzyści w zależności od priorytetów inżynieryjnych.

Zamiast postrzegać te materiały jako bezpośrednią konkurencję, inżynierowie coraz częściej łączą je w hybrydowych systemach kompozytowych, aby uzyskać zrównoważone właściwości termiczne, mechaniczne i elektryczne.

W miarę ewolucji wymagań w zakresie zarządzania ciepłem przyszłość inżynierii materiałowej będzie prawdopodobnie w mniejszym stopniu zależeć od poszczególnych materiałów, a w większym od inteligentnie zaprojektowanych kombinacji, które maksymalizują ogólną wydajność systemu, a nie od izolowanych specyfikacji laboratoryjnych.

Od właściwości materiału po rzeczywiste decyzje inżynieryjne

Po zrozumieniu podstawowych właściwości materiału kolejnym wyzwaniem jest podjęcie decyzji, gdzie i jak należy go zastosować. Często jest to punkt, w którym dane laboratoryjne stają się mniej przydatne, a doświadczenie inżynierskie staje się cenniejsze.

Podczas opracowywania produktów zarządzanie temperaturą rzadko jest traktowane jako izolowane zadanie. Inżynierowie równoważą jednocześnie dziesiątki zmiennych – wydajność elektryczną, wytrzymałość konstrukcyjną, wydajność produkcji, odporność na środowisko, żywotność produktu i koszt. Materiał może wydawać się idealny, gdy będzie oceniany niezależnie, jednak po zintegrowaniu go z kompletnym systemem może powodować nieoczekiwane trudności.

To wyjaśnia, dlaczego udane projekty zarządzania ciepłem zwykle rozpoczynają się od analizy zastosowania, a nie od wyboru materiału. Zamiast pytać: „Który materiał ma najwyższą przewodność cieplną?” doświadczone zespoły projektowe zadają inne pytanie: „Jaki problem próbujemy rozwiązać?”

Na przykład zestaw akumulatorów pojazdu elektrycznego wymaga szybkiego transferu ciepła, aby zmniejszyć różnice temperatur między ogniwami, ale musi także zachować izolację galwaniczną, aby zapobiec zwarciom. Natomiast przemysłowy sterownik silnika może tolerować wypełniacze przewodzące elektrycznie, jeśli poprawiają one wydajność chłodzenia i upraszczają produkcję.

To aplikacja definiuje materiał, a nie odwrotnie.

Różne branże, różne priorytety

Chociaż celem każdego systemu zarządzania temperaturą jest odprowadzanie ciepła z najważniejszych komponentów, priorytety projektowe różnią się znacznie w zależności od branży.

Elektronika użytkowa w dalszym ciągu zmierza w kierunku cieńszych produktów o większej mocy obliczeniowej. Dostępna przestrzeń do chłodzenia staje się mniejsza wraz z każdą generacją produktu, co zmusza inżynierów do większego polegania na materiałach odprowadzających ciepło, a nie na większych mechanicznych konstrukcjach chłodzących.

In electric vehicles, thermal management is directly related to battery safety, charging efficiency, and service life. Modern battery packs contain hundreds or even thousands of individual cells. Maintaining a consistent operating temperature across the entire battery system is just as important as cooling the hottest areas.

Power electronics present another challenge. Components frequently operate under continuous thermal cycling, causing repeated expansion and contraction. Materials selected for these applications must maintain stable thermal performance over many years without cracking, separating, or losing mechanical integrity.

Meanwhile, aerospace applications introduce additional constraints where every gram of weight matters. Engineers often seek lightweight High Thermal Conductivity Materials capable of performing reliably under vibration, extreme temperatures, and demanding environmental conditions.

These examples demonstrate that there is no universal material capable of solving every thermal challenge.

The best engineering solution is therefore the one that balances technical performance with the practical realities of manufacturing and long-term operation.

What Manufacturers Pay Attention to That Data Sheets Cannot Show

Technical data sheets are valuable because they provide standardized performance information. However, they rarely explain how a material behaves during continuous industrial production.

From a manufacturing perspective, consistency is often more important than achieving the highest laboratory result.

Consider particle size distribution. Two batches of material may meet the same published specification while containing subtle differences in particle morphology. During small laboratory testing these differences may appear insignificant. Once production scales to thousands of kilograms, however, dispersion becomes less uniform, processing behavior changes, and thermal performance may gradually fluctuate between batches.

Experienced manufacturers therefore invest considerable effort in controlling variables that customers rarely see.

Raw material qualification is one example. High-purity starting materials reduce the likelihood of contamination that could influence electrical properties or long-term stability. Production equipment is another important factor. Stable process control minimizes variation in particle size, moisture content, and chemical composition, ensuring that each production batch performs consistently during downstream manufacturing.

Quality inspection extends beyond verifying chemical purity. Manufacturers frequently evaluate particle distribution, morphology, moisture content, and other physical characteristics because these factors directly influence how materials perform once incorporated into polymers, adhesives, or composite systems.

For industrial customers, consistency often creates greater long-term value than pursuing marginal improvements in laboratory specifications.

Engineering Experience Often Changes Material Selection

Engineering projects rarely follow a perfectly linear path. Material selection evolves as testing reveals how different components interact within the complete system.

One common example involves thermal interface materials used in power electronics. Early development frequently focuses on maximizing thermal conductivity. Initial prototypes may perform well under controlled laboratory conditions, yet after prolonged thermal cycling engineers sometimes observe increasing interface resistance rather than improved cooling.

The cause is often not insufficient conductivity but differences in thermal expansion between neighboring materials. As temperatures repeatedly rise and fall, microscopic movement gradually weakens contact at the interface. Heat transfer efficiency declines even though the material itself has not changed.

Solving this problem usually requires a broader engineering perspective.

Instead of selecting an even more conductive filler, engineers may redesign the composite formulation to improve mechanical compliance while maintaining adequate thermal conductivity. Although laboratory measurements may appear slightly lower, the complete system performs more reliably throughout years of operation.

This principle appears repeatedly across thermal management projects.

The highest specification does not always produce the best engineering result.

The most successful designs balance thermal performance, manufacturability, reliability, and long-term stability as an integrated system.

Material Selection Should Also Consider Future Manufacturing

During prototype development, materials are often evaluated in relatively small quantities under carefully controlled conditions. Commercial production introduces an entirely different set of requirements.

A formulation that performs well in the laboratory may become difficult to reproduce consistently during mass production.

For this reason, experienced engineering teams begin considering manufacturing factors long before finalizing material selection.

Questions frequently discussed include:

• Czy materiał może być przetwarzany przy użyciu istniejącego sprzętu produkcyjnego?

• Czy rozprowadza się równomiernie, bez nadmiernego czasu mieszania?

• Czy produkcja pozostanie stabilna po długich seriach produkcyjnych?

• Czy dostawca może utrzymać stałą jakość przez wiele lat?

• Czy przyszłe moce produkcyjne będą wystarczające, jeśli popyt rynkowy wzrośnie?

Dyskusje te rzadko pojawiają się w publikacjach akademickich, a mimo to wywierają silny wpływ na podejmowanie decyzji w przemyśle.

Pomyślny rozwój produktu zależy nie tylko od wyboru wysokowydajnych materiałów funkcjonalnych do zarządzania ciepłem, ale także od zapewnienia, że ​​materiały te będą mogły być produkowane w sposób wydajny i spójnie dostarczane przez cały cykl życia produktu.

Dokąd zmierzają materiały termoizolacyjne

Jest mało prawdopodobne, aby następna generacja rozwiązań w zakresie zarządzania ciepłem opierała się na jednym przełomowym materiale. Zamiast tego oczekuje się, że przyszły rozwój skupi się na integracji wielu materiałów funkcjonalnych w zaawansowane technicznie systemy kompozytowe.

Naukowcy badają kompozyty ceramiczno-polimerowe o zwiększonej elastyczności, nanostrukturalne wypełniacze zmniejszające opór cieplny oraz materiały hybrydowe zdolne do łączenia rozpraszania ciepła z izolacją elektryczną, odpornością ogniową i wzmocnieniem mechanicznym.

Technologie sztucznej inteligencji i symulacji zmieniają także sposób, w jaki inżynierowie oceniają materiały. Zamiast polegać wyłącznie na testach eksperymentalnych, cyfrowe modelowanie termiczne pozwala teraz projektantom przewidzieć zachowanie wymiany ciepła przed wyprodukowaniem fizycznych prototypów. Skraca to cykle rozwojowe, jednocześnie zmniejszając straty materiałowe i koszty testowania.

Zrównoważony rozwój to kolejny ważny trend kształtujący rozwój materiałów.

Od producentów coraz częściej oczekuje się ograniczania zużycia energii, poprawy wykorzystania surowców i opracowywania procesów produkcyjnych, które minimalizują wpływ na środowisko bez pogarszania wydajności.

W miarę utrzymywania się tych trendów coraz ważniejsza będzie współpraca między dostawcami materiałów i producentami sprzętu. Przyszłe rozwiązania w zakresie zarządzania ciepłem będą zależeć nie tylko od samych zaawansowanych materiałów, ale także od tego, jak skutecznie zostaną one zintegrowane z kompletnymi systemami inżynieryjnymi.

Podejmowanie lepszych decyzji materiałowych zapewniających długoterminową wydajność

Wybór materiałów termoizolacyjnych nie jest już prostym porównaniem specyfikacji technicznych. Nowoczesne projekty termiczne wymagają od inżynierów zrozumienia, jak zachowują się materiały w kompletnych produktach, jak produkcja wpływa na spójność wydajności i jak długoterminowe warunki pracy wpływają na niezawodność.

Zaawansowane materiały, takie jak sześciokątny azotek boru, proszek aluminiowy i materiały funkcjonalne na bazie fulerenów, zapewniają wyjątkowe korzyści w różnych strategiach zarządzania temperaturą. Zamiast szukać uniwersalnie doskonałego materiału, odnoszące sukcesy zespoły inżynierów przed podjęciem decyzji oceniają wymagania aplikacji, metody produkcji, właściwości elektryczne i wydajność w całym cyklu życia.

Z punktu widzenia producenta jakość produktu zaczyna się na długo przed tym, zanim gotowy materiał dotrze do klienta. Stabilne surowce, kontrolowane procesy produkcyjne, rygorystyczna kontrola jakości i stałe możliwości produkcyjne odgrywają znaczącą rolę w określaniu wydajności w świecie rzeczywistym.

Ponieważ branże w dalszym ciągu wymagają większej wydajności, wyższej gęstości mocy i dłuższej żywotności, materiały termoprzewodzące pozostaną w centrum innowacji produktowych. Firmy zdolne do połączenia zaawansowanej inżynierii materiałowej z praktyczną wiedzą inżynieryjną będą lepiej przygotowane do dostarczania rozwiązań termicznych spełniających coraz bardziej złożone wymagania nowoczesnej elektroniki, transportu, magazynowania energii i produkcji przemysłowej.
