Zrozumienie rozdziału faz gumy w preparatach epoksydowych

Dlaczego separacja faz gumy ma znaczenie w hartowaniu żywic epoksydowych

Dodanie płynnej gumy do żywicy epoksydowej nie polega po prostu na zmieszaniu dwóch materiałów i oczekiwaniu lepszej odporności na uderzenia. Ostateczna wydajność zależy w dużej mierze od tego, co dzieje się podczas utwardzania.

Reaktywna ciekła guma może początkowo rozpuścić się w żywicy epoksydowej, ale jej kompatybilność może zmieniać się w miarę rozwoju sieci epoksydowej. W miarę wzrostu masy cząsteczkowej i postępu sieciowania guma może stać się mniej kompatybilna z rosnącą siecią termoutwardzalną. Następnie system rozdziela się na fazę bogatą w gumę zdyspergowaną w fazie ciągłej bogatej w żywice epoksydowe.

Ta separacja faz gumy jest jednym z kluczowych mechanizmów stojących za wzmocnionymi systemami epoksydowymi. Przy odpowiedniej kontroli tworzy mikroskopijne domeny gumowe, które mogą absorbować i redystrybuować naprężenia. Kiedy nastąpi to zbyt wcześnie, zbyt późno lub zbyt intensywnie, skutkiem może być słaba przezroczystość, zwiększona lepkość, słaba przyczepność lub niespójne właściwości mechaniczne.

Dlatego dla formulatorów pracujących z CTBN w przypadku żywicy epoksydowej zrozumienie tego przejścia jest zatem bardziej przydatne niż zwykłe porównanie zawartości gumy.

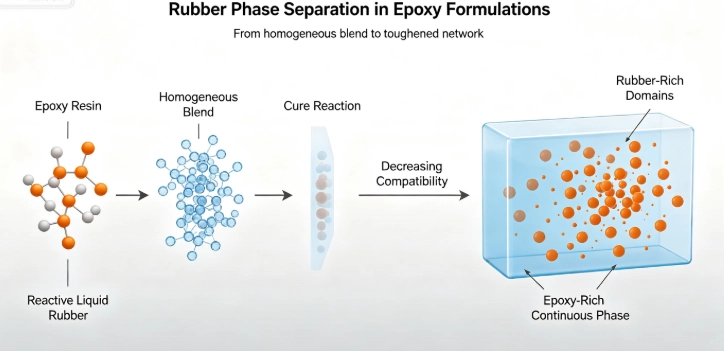

Co się dzieje podczas utwardzania

Punktem wyjścia jest kompatybilność ciekłej gumy z nieutwardzoną żywicą epoksydową.

Reaktywny kauczuk, taki jak CTBN, zawiera grupy karboksylowo-funkcjonalne, które mogą oddziaływać lub reagować z chemią epoksydową. Przed utwardzeniem gumę można dość dobrze zdyspergować w żywicy. Po rozpoczęciu reakcji utwardzania faza epoksydowa stopniowo tworzy trójwymiarową sieć.

W pewnym momencie rosnąca sieć epoksydowa staje się termodynamicznie mniej korzystna dla równomiernego rozpuszczenia gumy. Zaczynają tworzyć się małe regiony bogate w kauczuk. Domeny te rozwijają się w miarę postępu utwardzania.

Ważne jest to, że separacja faz niekoniecznie jest wadą. Kontrolowane rozdzielanie faz jest często mechanizmem zapewniającym żywicom epoksydowym modyfikowanym kauczukiem lepszą odporność na pękanie.

Morfologia składa się zwykle z cząstek gumy rozproszonych w ciągłej matrycy epoksydowej. Pod obciążeniem mechanicznym cząstki te mogą wpływać na propagację pęknięć poprzez mechanizmy, takie jak lokalne odkształcenie plastyczne, kawitacja i podatność otaczającej żywicy epoksydowej na ścinanie.

Ostateczna morfologia zależy od kilku zmiennych, a nie od samego stężenia gumy:

· Funkcjonalność gumy i struktura chemiczna

· Masa cząsteczkowa i lepkość

· Zawartość akrylonitrylu w kauczuku nitrylowym

· Chemia epoksydów i utwardzaczy

· Załadunek gumy

· Temperatura i czas utwardzania

· Początkowa kompatybilność pomiędzy gumą i żywicą

Z tego powodu dwie receptury zawierające ten sam procent płynnej gumy mogą wykazywać bardzo różną udarność i odporność na pękanie.

CTBN i powstawanie domen bogatych w kauczuk

Kauczuk CTBN jest szeroko stosowany do utwardzania epoksydów, ponieważ jego zakończenie karboksylowe zapewnia drogę interakcji z preparatami epoksydowymi, podczas gdy szkielet butadienowo-akrylonitrylowy zapewnia zachowanie elastomerowe.

Równowaga jest ważna. Kauczuk wymaga wystarczającej kompatybilności z żywicą epoksydową, aby uzyskać dobrą początkową dyspersję, ale utwardzony układ wymaga również wystarczającej termodynamicznej siły napędowej, aby wytworzyć użyteczną rozproszoną fazę kauczuku.

Jeśli podczas utwardzania kompatybilność pozostaje zbyt wysoka, guma może nie uformować morfologii potrzebnej do skutecznego hartowania. Jeśli niezgodność rozwinie się zbyt szybko, mogą uformować się większe obszary bogate w gumę, zanim sieć epoksydowa osiągnie wystarczającą wytrzymałość, aby kontrolować ich wzrost.

Użyteczny preparat ma zatem na celu kontrolowane, a nie niekontrolowane rozdzielanie faz .

W przypadku zastosowań, w których liczy się dokładny gatunek CTBN, formulatorzy powinni porównać masę cząsteczkową, lepkość, zawartość grup funkcyjnych i poziom akrylonitrylu, zamiast wybierać materiał wyłącznie na podstawie nazwy CTBN. Produkt CTBN firmy More może służyć jako punkt wyjścia przy ocenie reaktywnego ciekłego kauczuku do preparatów epoksydowych.

Związek między separacją faz a wytrzymałością

Celem dodania płynnej gumy zwykle nie jest zmiękczenie żywicy epoksydowej. Ma to na celu uczynienie normalnie kruchego materiału termoutwardzalnego lepiej tolerującym naprężenia mechaniczne.

Kiedy pęknięcie przechodzi przez niezmodyfikowaną żywicę epoksydową, silnie usieciowana matryca ma ograniczoną zdolność do rozpraszania energii. Dlatego też propagacja pęknięć może nastąpić szybko.

Dobrze zaprojektowany system modyfikowany gumą wprowadza drugą fazę, która zmienia sposób rozwoju pęknięcia. Cząsteczki gumy mogą kawitować pod wpływem naprężenia, wymuszając deformację otaczającej matrycy epoksydowej. To zużywa energię i może spowolnić rozwój pęknięć.

Stwarza to istotny kompromis w zakresie formułowania.

Celem nie jest utworzenie jak największych cząstek gumy. Rozmiar cząstek, rozkład i wiązanie międzyfazowe muszą współpracować z siecią epoksydową.

Co kontroluje separację faz gumy?

Chemia Gumy

Struktura chemiczna gumy ma bezpośredni wpływ na jej kompatybilność z żywicą epoksydową.

Na przykład CTBN i ATBN można uwzględnić w modyfikacji epoksydowej, ale ich końcowa funkcjonalność powoduje różne interakcje z żywicą i systemem utwardzania. CTBN vs ATBN dla żywicy epoksydowej jest zatem kwestią sformułowania, a nie prostą kwestią, który materiał jest mocniejszy.

Zakończenie karboksylowe CTBN jest szczególnie istotne, gdy preparat jest zaprojektowany w oparciu o reakcje epoksydowe z udziałem kauczuku z karboksylową grupą funkcyjną. ATBN wprowadza funkcjonalność aminową i może powodować różne zachowania reakcji, kinetykę utwardzania i struktury sieciowe.

To rozróżnienie staje się ważne w przypadku zmiany jednego składu gumy na inny bez zmiany żywicy epoksydowej lub utwardzacza.

Ładowanie gumy

Więcej gumy nie oznacza automatycznie większej wytrzymałości.

Przy stosunkowo niskim obciążeniu zwiększenie zawartości gumy może zwiększyć liczbę domen rozpraszających naprężenia. Jednakże poza optymalnym poziomem specyficznym dla danego zastosowania, nadmiar gumy może zmniejszyć moduł, wytrzymałość, opór cieplny lub stabilność wymiarową.

Prawidłowe ładowanie zależy od właściwości docelowej. Klej strukturalny, elastyczna powłoka i odporna na uderzenia kapsułka mogą wymagać bardzo różnych stężeń gumy.

Harmonogram leczenia

Temperatura utwardzania wpływa zarówno na kinetykę reakcji, jak i morfologię faz.

Szybkie utwardzanie może spowodować szybki rozwój sieci epoksydowej, ograniczając czas dostępny dla wzrostu domen gumowych. Wolniejsze utwardzanie może pozwolić na szerszą separację faz, zanim sieć stanie się w pełni rozwinięta.

Oznacza to, że ten sam skład CTBN może dawać różną morfologię w różnych warunkach utwardzania .

W przypadku rozwoju produkcji zmiana harmonogramu utwardzania bez monitorowania właściwości mechanicznych może utrudnić określenie, czy zmiana wydajności wynika z chemii czy morfologii.

Lepkość i przetwarzanie

Płynna guma musi zostać skutecznie zdyspergowana, zanim system osiągnie etap, w którym rozpoczyna się rozdzielanie faz.

Materiały o dużej lepkości mogą powodować ograniczenia w mieszaniu, szczególnie gdy wzrasta zawartość gumy. Słaba początkowa dyspersja może spowodować powstanie dużych domen, które trudno odróżnić od morfologii powstałej naturalnie podczas utwardzania.

Z tego powodu lepkość ciekłej gumy, temperaturę mieszania i czas przebywania należy rozpatrywać łącznie, a nie traktować jako oddzielne zmienne procesowe.

Separacja faz to nie to samo, co słaba kompatybilność

Jednym z najczęstszych błędów w opracowywaniu epoksydów modyfikowanych kauczukiem jest traktowanie każdego widocznego zjawiska separacji faz jako dowodu niezgodności.

Utwardzona żywica epoksydowa jest celowo materiałem wielofazowym. Pytanie nie brzmi, czy nastąpi separacja, ale kiedy nastąpi, jak duże stają się powstałe domeny i czy powierzchnia styku między fazami może skutecznie przenosić naprężenia .

Użyteczna formuła zazwyczaj wymaga współdziałania trzech etapów:

1. Początkowa dyspersja — płynną gumę należy rozprowadzić w nieutwardzonej żywicy epoksydowej.

2. Kontrolowany rozwój faz — utwardzanie powoduje, że guma tworzy oddzielne domeny, a nie niekontrolowane aglomeraty.

3. Stabilna struktura międzyfazowa — fazy gumowa i epoksydowa muszą pozostać wystarczająco związane, aby przenosić naprężenia podczas obciążenia.

Jeśli pierwszy etap zakończy się niepowodzeniem, ostateczna morfologia może zawierać duże aglomeraty. Jeśli drugi etap jest źle kontrolowany, rozmiar domeny może stać się nadmierny. Jeśli trzeci etap jest słaby, cząstki gumy mogą zachowywać się bardziej jak defekty niż elementy hartujące.

Jak zmienne formuły CTBN wpływają na wydajność żywicy epoksydowej

W przypadku formulatorów wybierających środek wzmacniający CTBN przydatne parametry wykraczają poza tożsamość chemiczną.

Z tego też powodu należy przeglądać dane dostawców równolegle z rzeczywistymi próbami receptur. Arkusz danych może zapewnić lepkość, funkcjonalność i podstawowe specyfikacje materiału, ale nie może przewidzieć dokładnej morfologii każdego preparatu epoksydowego.

Gama zaawansowanych materiałów poliuretanowych firmy dalsze obejmuje CTBN, ATBN, HTPB, HTBN i inne reaktywne ciekłe polimery, umożliwiając ocenę różnych składów chemicznych terminalnych grup funkcyjnych w zależności od układu żywicy, zamiast traktować ciekłą gumę jako pojedynczą kategorię materiału.

Kiedy domeny gumowe stają się zbyt duże

Istnieją praktyczne ograniczenia korzystnego rozdzielania faz.

Jeżeli domeny gumowe nadmiernie się rozrosną, mogą zmniejszyć efektywną powierzchnię nośną osnowy epoksydowej. Duże domeny mogą również powodować koncentrację naprężeń i zmniejszać wytrzymałość na rozciąganie lub moduł.

Staje się to szczególnie ważne w systemach wymagających zarówno odporności na pękanie epoksydowe, jak i wytrzymałości konstrukcyjnej .

Dlatego też formułę należy oceniać przy użyciu kilku wskaźników mechanicznych, a nie samej siły uderzenia. W zależności od zastosowania przydatne pomiary mogą obejmować odporność na pękanie, wytrzymałość na rozciąganie, moduł, wydłużenie, temperaturę zeszklenia i wytrzymałość na ścinanie adhezyjne.

Na przykład w przypadku klejów strukturalnych preparat, który zyskuje odporność na uderzenia, ale traci zbyt dużą odporność na ciepło, może nie stanowić poprawy z praktycznego punktu widzenia.

Rozdzielanie faz w różnych zastosowaniach epoksydowych

Pożądana morfologia zmienia się wraz z aplikacją.

W klejach epoksydowych często stosuje się modyfikację gumy w celu poprawy odporności na odrywanie, udarności i tolerancji na obciążenia dynamiczne. Faza gumowa musi poprawiać rozpraszanie energii bez pogarszania przyczepności i odporności cieplnej.

W matrycach kompozytowych formuła musi równoważyć wytrzymałość z wiązaniem włókien, lepkością przetwórczą i końcową wytrzymałością mechaniczną. Nadmiar gumy może zakłócać zwilżanie włókien lub zmniejszać sztywność osnowy.

W powłokach elastyczność i odporność na pękanie mogą być ważniejsze niż maksymalna odporność na pękanie. Lepkość, wygląd powierzchni i zachowanie podczas utwardzania również stają się istotne.

W przypadku elektroniki i hermetyzacji formuła ma dodatkowe wymagania: modyfikacja nie może powodować niedopuszczalnych zmian w stabilności termicznej, izolacji elektrycznej lub zachowaniu podczas przetwarzania. Ponadto omówiono wcześniej HTPB w zalewaniu elektronicznym i kapsułkowaniu , ilustrując, w jaki sposób reaktywne ciekłe polimery można oceniać zgodnie z wymaganiami materiału końcowego, a nie jako izolowane dodatki.

Jak zdiagnozować niestabilny system z separacją faz

Kiedy wzmocniona żywica epoksydowa daje niespójne wyniki, pierwszym krokiem powinno być odróżnienie składu chemicznego od problemów związanych z przetwarzaniem.

Znaki, które zasługują na zbadanie, obejmują:

· Duże różnice w wytrzymałości pomiędzy partiami

· Nieoczekiwany wzrost lepkości podczas przechowywania

· Widoczne cząstki lub mętne obszary przed utwardzeniem

· Znacząca utrata wytrzymałości na rozciąganie po zwiększeniu zawartości gumy

· Silna zależność wydajności od temperatury utwardzania

· Słaba siła klejenia pomimo zwiększonej odporności na uderzenia

Mikroskopia może być szczególnie przydatna, ponieważ masowe testy mechaniczne pokazują jedynie wynik końcowy. Analiza mikroskopowa może ujawnić, czy faza gumowa jest drobno rozproszona, szeroko rozpowszechniona lub występuje w postaci dużych aglomeratów.

W przypadku programu recepturowego porównanie morfologii z odpornością na pękanie często dostarcza bardziej przydatnych informacji niż zmiana kilku zmiennych receptury na raz.

Wybór pomiędzy CTBN, ATBN i innymi płynnymi gumami

Nie ma uniwersalnej, najlepszej płynnej gumy dla każdego układu polimerowego.

CTBN jest silnie powiązany z utwardzaniem epoksydowym, ponieważ jego grupa karboksylowa może brać udział w chemii preparatów epoksydowych. ATBN może być atrakcyjny, gdy pożądana jest funkcjonalność aminowa i różne zachowanie w reakcji. Natomiast HTPB jest zakończony grupą hydroksylową i jest szczególnie odpowiedni dla systemów poliuretanowych, w których funkcjonalność hydroksylowa jest dopasowana do odpowiednich izocyjanianów.

Rozróżnienie widać wyraźnie porównując ich grupy funkcyjne:

Na przykład formulator opracowujący klej epoksydowy powinien zasadniczo zacząć od CTBN do kontroli przesiewania żywic epoksydowych lub ATBN, zamiast wybierać HTPB tylko dlatego, że wszystkie trzy są płynnymi kauczukami.

Ponadto zapewnia również HTPB , ATBN , HTBN i CTPB , umożliwiając rozważenie różnych reaktywnych struktur ciekłej gumy zgodnie z chemią polimeru macierzystego.

Praktyczne podejście do kontrolowania morfologii faz

Bardziej niezawodny proces rozwoju polega na zmianie jednej głównej zmiennej na raz.

W przypadku systemu epoksydowego opartego na CTBN wstępna kontrola może skupiać się na:

1. Stopień obciążenia i lepkości CTBN.

2. Kompatybilność żywicy epoksydowej z gumą przed utwardzeniem.

3. Temperatura i czas utwardzania.

4. Ostateczny rozmiar i rozkład domeny gumowej.

5. Odporność na pękanie a właściwości rozciągające i termiczne.

Celem jest określenie punktu, w którym faza gumowa jest wystarczająco rozwinięta, aby rozproszyć energię pękania, nie stając się dominującą fazą miękką.

To podejście dostarcza więcej informacji niż zwykłe zwiększanie stężenia gumy, gdy wytrzymałość jest niższa od docelowej.

Dlaczego wybór dostawcy ma znaczenie w przypadku systemów epoksydowych z separacją faz

Dwa materiały opisane jako CTBN mogą nie zachowywać się identycznie w recepturze. Różnice w rozkładzie masy cząsteczkowej, zawartości akrylonitrylu, funkcyjności karboksylowej, lepkości i kontroli produkcji mogą wpływać zarówno na przetwarzanie, jak i na ostateczną morfologię.

Dlatego też w przypadku odbiorców przemysłowych ocena dostawcy powinna obejmować nie tylko cenę i nominalną nazwę produktu. Ważne informacje obejmują:

· Specyfikacje techniczne i zgodność partii

· Wartości grup funkcjonalnych

· Zakres lepkości

· Stabilność przechowywania

· Zalecane warunki przetwarzania

· Doświadczenie w stosowaniu

· Dostępność wsparcia technicznego i dostosowywania

W przypadku większych programów formułowania dostęp do stałych surowców jest szczególnie ważny, ponieważ zmiany właściwości gumy mogą objawiać się zmianami w samej recepturze epoksydowej.

Od separacji faz do lepszego hartowania żywic epoksydowych

Rozdzielanie faz gumy najlepiej rozumieć jako problem kontrolowanej morfologii.

Najsilniejsze formuły nie tylko maksymalizują zawartość gumy. Tworzą stabilną matrycę epoksydową zawierającą dobrze rozmieszczone domeny gumowe ze skuteczną powierzchnią międzyfazową , dzięki czemu faza gumowa uczestniczy w rozpraszaniu naprężeń bez utraty właściwości, które czynią żywicę epoksydową użyteczną.

Dlatego wybór CTBN powinien być uzależniony od składu epoksydów, warunków utwardzania, lepkości technologicznej i wymagań mechanicznych gotowego produktu.

W przypadku formulatorów porównujących różne podejścia kolejnym krokiem jest często bezpośrednie porównanie środków wzmacniających CTBN do systemów żywic epoksydowych , po którym następuje badanie specyficznej receptury, zamiast polegania na ogólnym rankingu ciekłych kauczuków.
